各位水厂同仁好，我是兴发集团陈海山。上一期张晓健教授讲解了六偏磷酸钠投加点位与现场投试流程，本期聚焦药剂选型核心问题：市场上的固体六偏磷酸钠，习惯写作（NaPO₃）₆，但实际为聚合度不固定的聚磷酸盐，不同生产工艺带来的产品性能差异究竟在哪里？

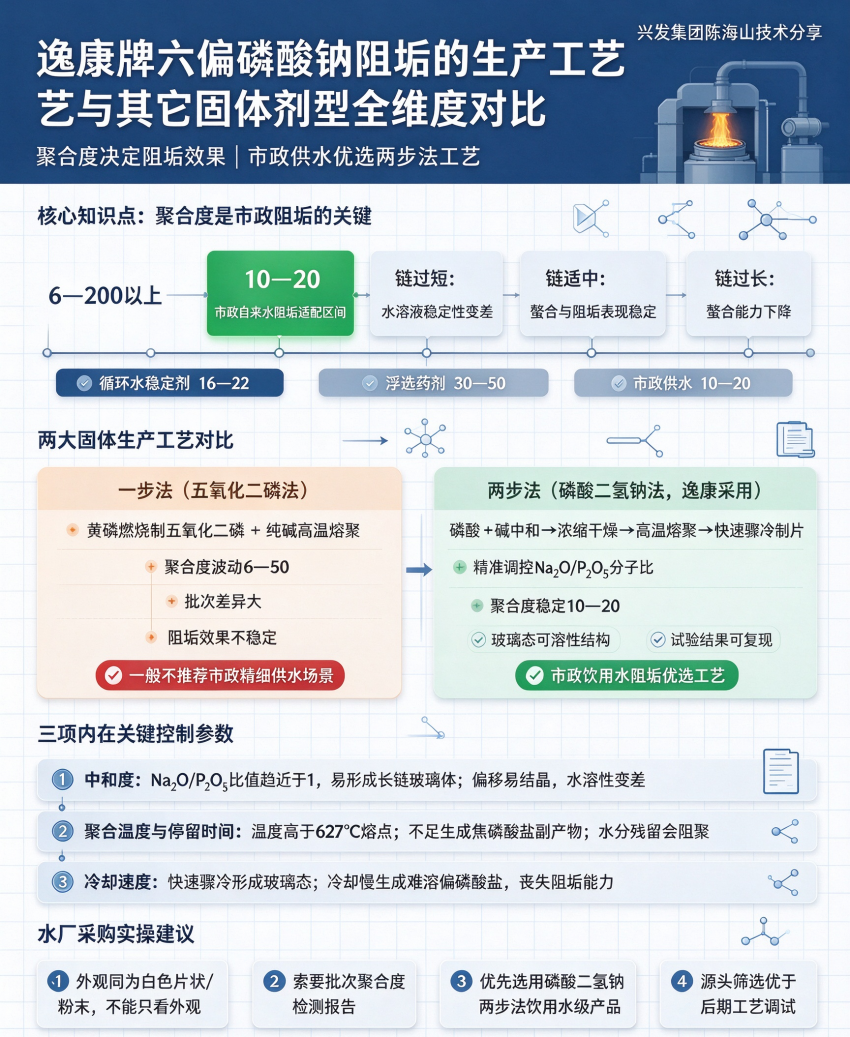

生产工艺直接决定药剂实际使用效果。六偏磷酸钠聚合度区间可从6跨越至200以上，聚合度不同，螯合能力、阻垢表现、适用场景截然不同。循环水稳定剂常用聚合度16—22，浮选药剂为30—50；而市政自来水阻垢，适配聚合度为10—20：链过长螯合能力下降，链过短产品水溶液稳定性变差，而聚合度主要由生产工艺控制。

目前主流生产工艺分为一步法与两步法。

一步法（五氧化二磷法）： 以黄磷燃烧得到五氧化二磷，再和纯碱混合高温熔聚，经骤冷制片得到成品。优势是工序简短，可利用黄磷燃烧余热实现节能。但该工艺短板突出：原料配比难以精准把控，炉温易受原料供给波动干扰，聚合度不稳定，产品批次质量差异大，一般不适合自来水这类对稳定性要求高的精细应用场景。

两步法（磷酸二氢钠法）： 先通过磷酸与碱液相中和得到磷酸二氢钠溶液，经浓缩、喷雾干燥脱除游离水分，得到无水磷酸二氢钠，再送入熔聚炉高温脱水熔聚，双辊设备快速冷却制片。该工艺可以精准调控Na₂O/P₂O₅分子比，稳定产出目标链长的产品；入炉物料含水量低，有利于获得理想聚合度，快速急冷保障产品维持玻璃态可溶性结构。市面上食品级六偏磷酸钠大多采用两步法工艺生产。

还有三项容易被忽略的内在关键控制参数。一是中和度，Na₂O/P₂O₅比值越趋近于1，越容易形成长链玻璃体；比值偏离则易出现结晶，水溶性变差。二是聚合温度与停留时间，聚合温度要高于六偏磷酸钠627℃熔点，温度不足会生成焦磷酸盐等无效副产物；熔体停留时间不够，水分残留会起到阻聚作用，拉低聚合效果。三是冷却速度，熔体必须快速骤冷形成玻璃态；冷却缓慢会生成难溶偏磷酸盐，直接丧失阻垢能力。

落到水厂实际采购：外观同为白色粉末或玻璃片状，一步法产品聚合度波动范围可达6—50，虽然采购成本更低，但阻垢效果起伏不定，会出现烧杯试验数据与现场实际工况不匹配的情况。两步法产品聚合度稳定落在10—20区间，批次一致性好，投加量可预测，试验结果具备可复现性。

因此市政水厂选型建议：向供应商索要批次聚合度检测报告，优先选用磷酸二氢钠两步法的饮用水级六偏磷酸钠，源头筛选比后期工艺调试更为关键。

下一期，我们将开展固体剂型和液体剂型的全维度对比。谢谢大家。
